编者按：本期刊发的二篇文章，分别是关于全国实物地质资料摸底调查和岩心扫描工作方法的总结。

为了初步了解全国实物地质资料数量及其保管现状，国土资源部组织开展全国实物地质资料管理情况摸底调查工作。为此，国土资源实物地质资料中心研究了摸底调查的技术方法，开发了全国实物地质资料管理现状调查数据采集系统。本期第一篇文章“全国实物地质资料管理情况摸底调查的技术方法”，论述了摸底调查的目的任务，明确了摸底调查内容与工作流程，详细介绍了实物地质资料管理现状调查数据采集系统的开发思路、系统功能、使用方法。

国土资源实物地质资料中心从2005年开始对重要的库藏岩心开展扫描工作，至2009年共扫描了53个钻孔的近25000米岩心，通过这些工作，岩心扫描技术方法日臻成熟。笔者根据工作实践，撰写了“国家实物地质资料库岩心扫描技术方法与应用”一文，介绍了岩心扫描系统的功能、工作环境，总结了岩心扫描工作流程与技术方法，论述了岩心扫描图像在实物地质资料管理服务中的应用前景。

全国实物地质资料管理情况摸底调查的技术方法

张立海刘向东杨贵生陈新宇

（国土资源实物地质资料中心）

内容提要：国土资源部办公厅要求开展全国实物地质资料管理情况摸底调查工作，旨在概略了解我国实物地质资料管理现状，从中发现实物地质资料管理方面的问题，为下一步开展实物地质资料专项清理工作提供依据。本文重点介绍了本次全国实物地质资料管理情况摸底调查内容、工作流程与工作方法，详细介绍了全国实物地质资料管理现状调查数据采集系统的功能和使用方法。

2009年7月7日国土资源部办公厅下发了《关于开展全国实物地质资料管理情况摸底调查工作的通知》（国土资厅发[2009]60号）（以下简称《通知》），作为本项工作的技术支撑单位，根据《通知》要求，提出本次实物地质资料摸底调查内容、工作流程与工作方法。

一、摸底调查目的任务

本次全国实物地质资料管理情况摸底调查（以下简称摸底调查）是为了概略了解我国实物地质资料管理现状，包括现有实物地质资料库房的数量、规模、现状及实物地质资料存留总量、保管情况，为全面开展实物地质资料专项清理和制定管理工作规划提供依据。

通过此次调查数据汇总与统计分析，可以初步了解我国各省份的实物地质资料保管现状，同时发现实物地质资料管理方面的问题，如库存、露天堆放和浅埋的实物地质资料的流失损毁状况；特别是那些具有重要意义的实物地质资料是否得到有效保护，面对实物地质资料管理现状，需采取哪些措施才能满足实物地质资料管理服务的需要，提出切实可行的建议。

此次摸底调查的内容比较有限，但调查数据的准确程度较高，其涉及的地区、行业部门较全面。此次调查数据、技术方法和工作经验可以为下一步实物地质资料清理工作借鉴。

二、摸底调查内容

《通知》要求调查：现有库房、露天存放点和埋藏点及其中保管和埋藏的岩心、岩屑、副样、标本、光片、薄片等实物地质资料。

本次摸底调查的定位在面上调查，包括保管单位、库房、露天点、埋藏点。以产生实物地质资料的工作项目为单元，调查岩心、副样、标本等主要类型实物地质资料。其中针对不同工作项目设置了按项目、矿区、图幅进行总体情况的调查。本次摸底调查仅调查到单个项目保存的实物地质资料总体情况，并非是对每个库房内、每个项目产生的每件实物地质资料的深入详细调查。针对露天存放点和埋藏点的实物地质资料的调查，是对每个露天存放点和埋藏点的总体情况的调查，并没有详细到单个项目层面。

三、摸底调查工作流程

本次摸底调查是在国土资源部领导下，在中国地质调查局和各省（区、市）地质资料主管部门支持下，统一领导、统一部署、统一组织，制定统一的摸底调查工作表，实施全国实物地质资料摸底调查工作。

本次摸底调查采用“全国实物地质资料管理现状调查数据采集系统”录入调查数据。上报调查数据要求纸介质报表和数据库报盘一同上报。本次调查的具体工作流程如下：

1、现状调查准备工作

（1）下载相关工作文档，按照《通知》要求，登录国土资源部网站（http://www.mlr.gov.cn），下载“全国实物地质资料管理现状调查工作文档”，包括：“全国实物地质资料管理现状调查数据采集系统”安装程序、《全国实物地质资料管理现状调查数据采集系统用户使用手册》、《全国实物地质资料管理现状调查数据录入格式要求和填表说明》、《全国实物地质资料管理现状调查工作表》和《全国实物地质资料管理现状调查工作表填表范例》。

（2）正确安装“全国实物地质资料管理现状调查数据采集系统”。

（3）详细阅读《全国实物地质资料管理现状调查数据录入格式要求和填表说明》。

（4）打印《全国实物地质资料管理现状调查工作表》。

2、库房、露天存放点、埋藏点实地调查

《通知》要求，各实物地质资料保管单位进行实物地质资料保管现状实地调查。

（1）调查了解保管单位及其库房信息，填写“保管单位及保管点基本信息调查表”和“库房基本信息调查表”。

（2）实地了解库房及库存实物保管现状，以项目为单位，了解库存实物状况及实物完好率，察看库存实物资料完好程度，对于没有保管基本完好的实物资料，对照所属项目名称和实物类型及数量，分别填写“库存岩心岩屑调查表”、“库存副样调查表”、“库存标本、光薄片调查表”、“库存其他实物地质资料调查表”；对于已经损毁而无保存价值的实物地质资料，可只填写项目名称。

（3）实地了解露天存放点及埋藏点实物的总体保管状况，分别填写“露天存放点基本信息调查表”和“埋藏点基本信息调查表”。

3、调查数据录入

（1）将调查数据录入到“全国实物地质资料管理现状调查数据采集系统”中，建立实物地质资料管理现状调查数据库。

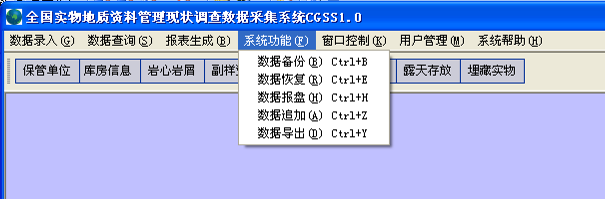

（2）生成数据报盘文件：先使用采集系统 “报表生成”中的“更新汇总数据”功能，汇总数据；再用“系统功能”中“数据报盘”功能，生成数据库文件，刻盘上报。

（3）生成数据报表：先使用采集系统 “报表生成”中的“更新汇总数据”功能，汇总数据；再生成报表，打印输出。

4、调查成果上报

（1）将实物地质资料管理现状调查数据报盘和数据报表审查盖章后报送上级主管部门。

（2）将实物地质资料管理现状调查总结报告报送上级主管部门。

5、全国实物地质资料管理情况摸底调查数据汇总

由国土资源实物地质资料中心负责进行全国实物地质资料管理情况摸底调查数据汇总统计分析。

四、全国实物地质资料管理现状调查数据采集系统

1、系统开发思路

根据摸底调查工作任务和需求分析，开发适用各类实物地质资料保管单位进行摸底调查数据采集工作的软件系统，实现摸底调查的数据录入、报表生成、数据报盘和数据查询等基本功能，最终建立全国实物地质资料管理现状调查数据库。

全国实物地质资料管理现状调查数据采集系统采用C/S体系结构开发，采用通用的MS Access作为后台数据库。

数据采集——采用数据表单形式开发数据采集界面，录入数据不合要求时，系统会给出提示信息；录入各种代码项时，有详细的代码列表供用户选择；录入时间项时提示信息会自动显示；数据入库前进行数据检验，不符合要求的数据记录无法入库，保证数据安全性及完整性。

数据上报——根据摸底调查工作需求和上报数据的需要，系统定制生成数据报表功能，实现即时打印，同时实现数据汇总；定制生成Access格式数据报盘文件。实现纸质报表与数据库同时上报。

数据查询——有3种查询模式：图形查询——采用Map Object控件，通过点击全国库房平面分布图，查询所选库房的基本信息；树状目录查询——通过目录树，按省（区、市）→保管单位→库房→实物资料目录，实现逐级查询；分类查询——通过选择不同属性，实现全国范围内同类实物资料数据信息的相关查询。

2、系统使用说明

（1）启动系统

软件安装后，可通过双击桌面快捷键或使用Windows的任务栏【开始】→【程序】→【全国实物地质资料管理现状调查数据采集系统】→【CGSS】启动本系统。

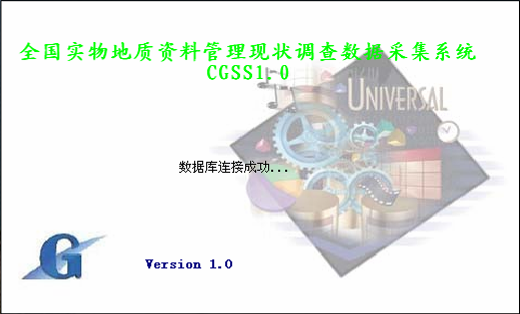

运行系统，首先自动关联相关数据库，如图1所示。

图1 系统启动界面

然后进入登录界面，点击“登录”，即可进入系统。

管理员名称：输入要登录的用户名，初始默认为“管理员”。

管理员口令：输入要登录的管理员口令。初始管理员密码为admin。用户在进入系统后，可以通过【用户管理】→【密码修改】功能，对登录的密码进行设置。

取消按钮：单击【取消】按钮，则退出登录界面不进入系统。

（2）数据录入

登录进入系统主界面。主界面窗口如图2所示。

图2 主界面

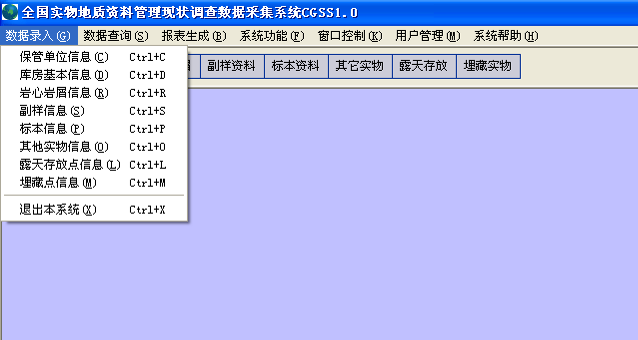

数据录入是本软件最主要的功能之一。打开数据采集录入表单界面有两种方法：一是利用主菜单，二是利用主窗体的系统工具栏。点击数据录入菜单，弹出如图3所示的菜单项。

图3 数据录入菜单项

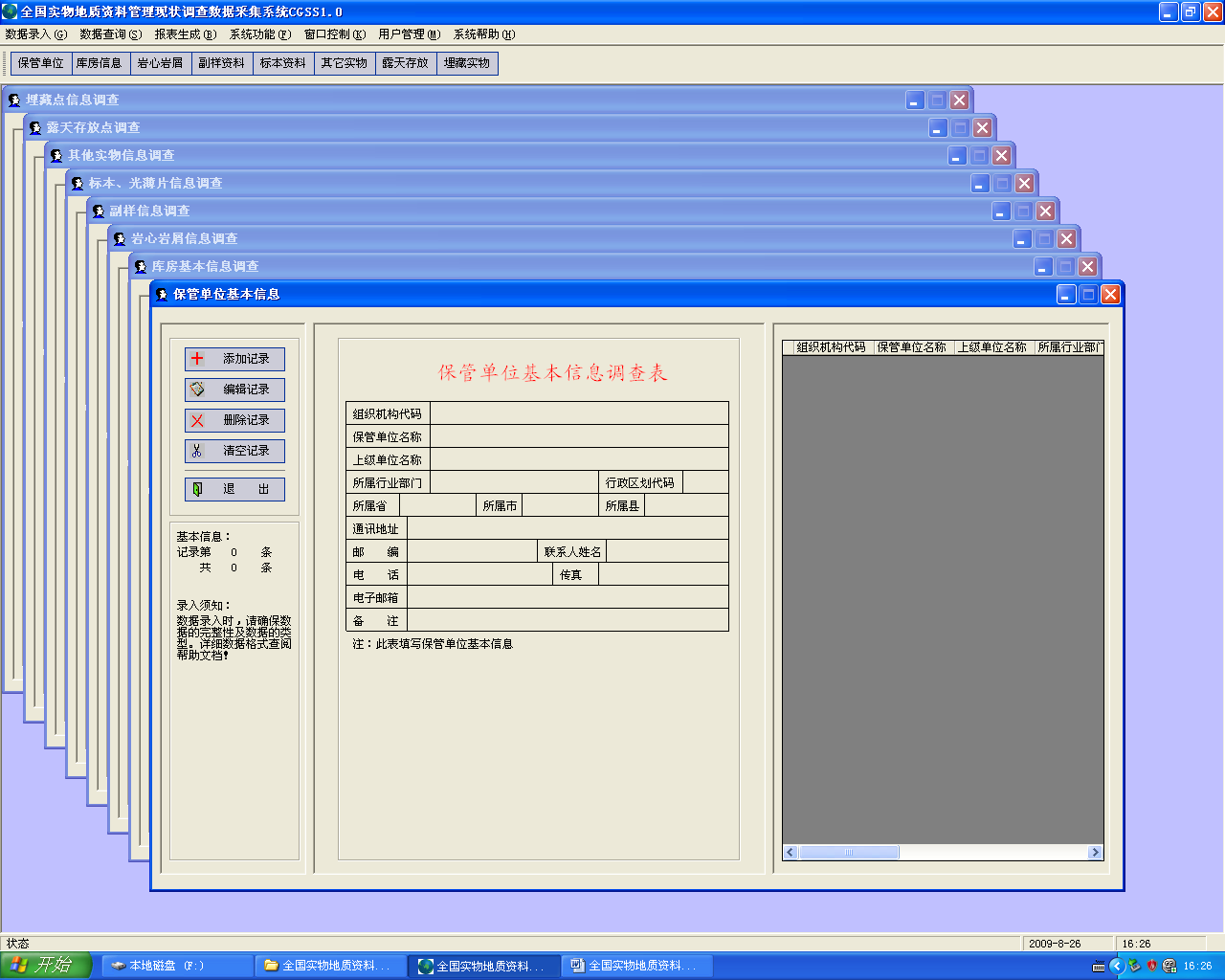

点击菜单项或系统工具栏相关项，弹出对应录入表单，如图4所示。

图4 数据录入界面

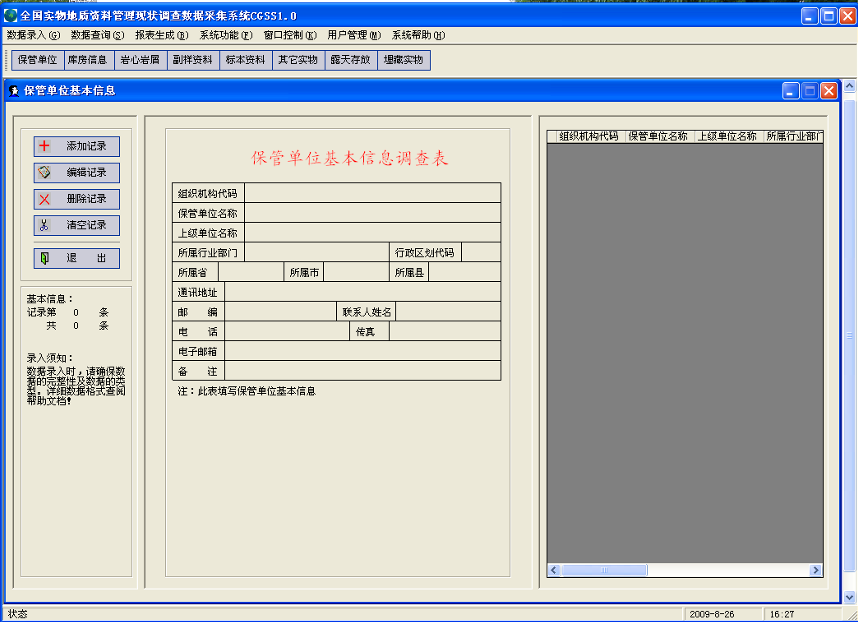

保管单位基本信息数据录入——选择【保管单位信息】，进入“保管单位基本信息调查表”录入界面，如图5所示。点击左边【添加记录】命令，即可录入相关字段，其中带“*”字段为必填项。录入完成后，点击【提交】命令，系统检查合格后，保存录入数据，进入数据浏览状态。用户可以通过选择点击右边记录，浏览数据。点击左边【编辑记录】命令，对所选择记录进行编辑；点击左边【删除记录】命令，则删除所选择的当前记录；点击左边【清空记录】命令，则删除数据库全部记录（注意：同时删除本保管单位全部8个表的所有记录）；点击左边【退出】命令，则退出“保管单位基本信息调查表”录入界面。

图5 保管单位基本信息录入界面

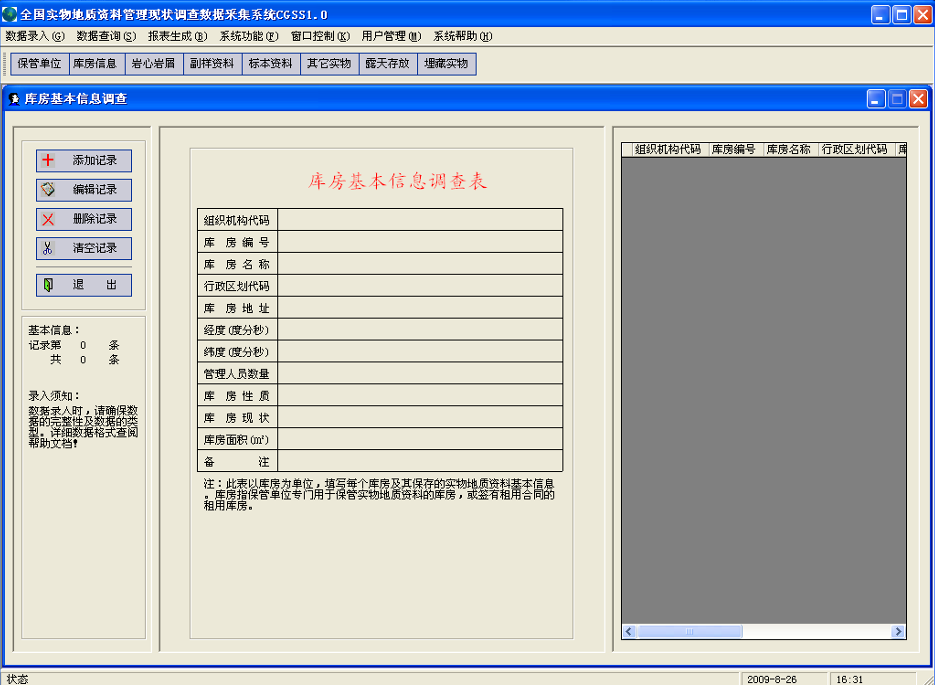

库房基本信息数据录入——选择【库房基本信息】，进入“库房基本信息调查表”录入界面，如图6所示。

图6 库房基本信息录入界面

点击左边【添加记录】命令，系统提示，首先弹出已经录入的“保管单位”选择对话框，通过下拉菜单选择“保管单位”，如图7所示。“组织机构代码”由系统自行从“保管单位”表中提取。保管单位选择后，即可录入其他字段，带“*” 字段为必填项，“库房编号”用户只需要补充录入其最后面的两位顺序号。

图7 保管单位选择界面

录入完成后，点击【提交】命令，系统检查合格后，保存录入数据，进入数据浏览状态。用户可以通过选择点击右边记录，浏览数据。点击左边【编辑记录】命令，对所选择记录进行编辑；点击左边【删除记录】命令，删除所选择的当前记录；点击左边【清空记录】命令，则删除该库房基本信息的全部记录（注意：同时删除该库房对应的所有实物资料记录）；点击左边【退出】命令，则退出“库房基本信息调查表”录入界面。

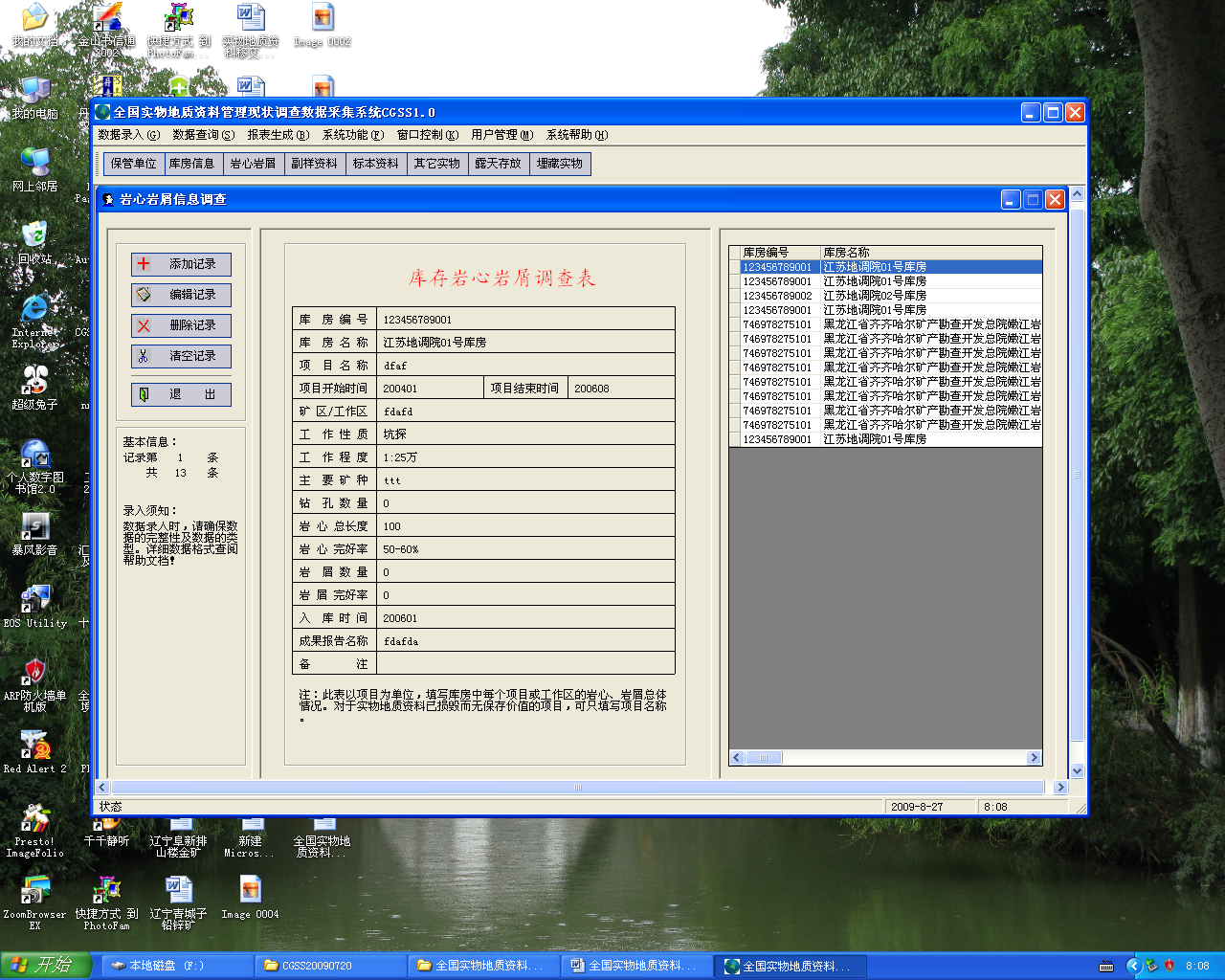

库存岩心岩屑调查数据录入——选择【岩心岩屑信息】，进入“岩心岩屑调查表”录入界面,如图8所示。

图8 岩心岩屑信息录入界面

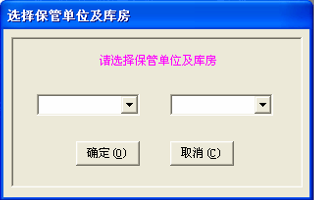

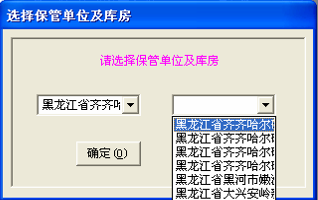

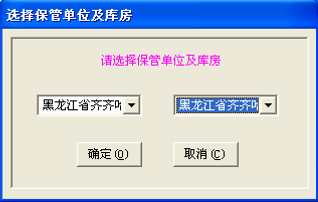

点击左边【添加记录】命令，即可录入相关字段。首先系统提示，弹出已经录入的“保管单位及库房”选择对话框，通过下拉菜单选择保管单位及库房名称，如图9所示。之后继续录入其他字段，其中带“*” 字段为必填项。

图9 保管单位及库房选择界面

录入完成后，点击【提交】命令，系统检查合格后，保存录入数据，进入数据浏览状态。用户可以通过选择点击右边记录，浏览数据。点击左边【编辑记录】命令，对所选择记录进行编辑；点击左边【删除记录】命令，删除所选择的当前记录；点击左边【清空记录】命令，将删除该表全部岩心岩屑记录；点击左边【退出】命令，则退出“岩心岩屑调查表”录入界面。

副样、标本、其他实物调查数据录入——参照【岩心岩屑信息】录入方法。

露天存放点、埋藏点基本信息调查数据录入——参照【库房基本信息】录入方法。

（3）数据查询

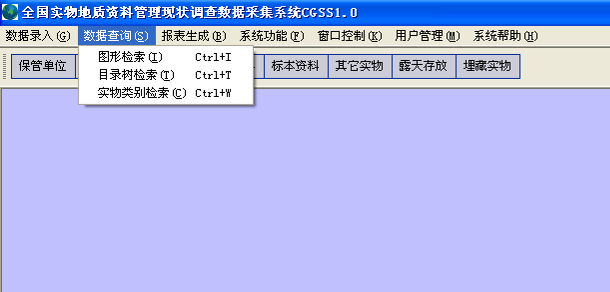

“全国实物地质资料管理现状调查数据采集系统” 提供图形检索、目录树检索和实物类别检索三种【数据查询】功能，如图10所示。

图10 数据查询菜单

①选择【图形检索】方式，首先弹出“更新库房点位图”对话框，选择【确定】，系统自动更新库房点位图数据，如图11所示。

图11 库房点位图对话框

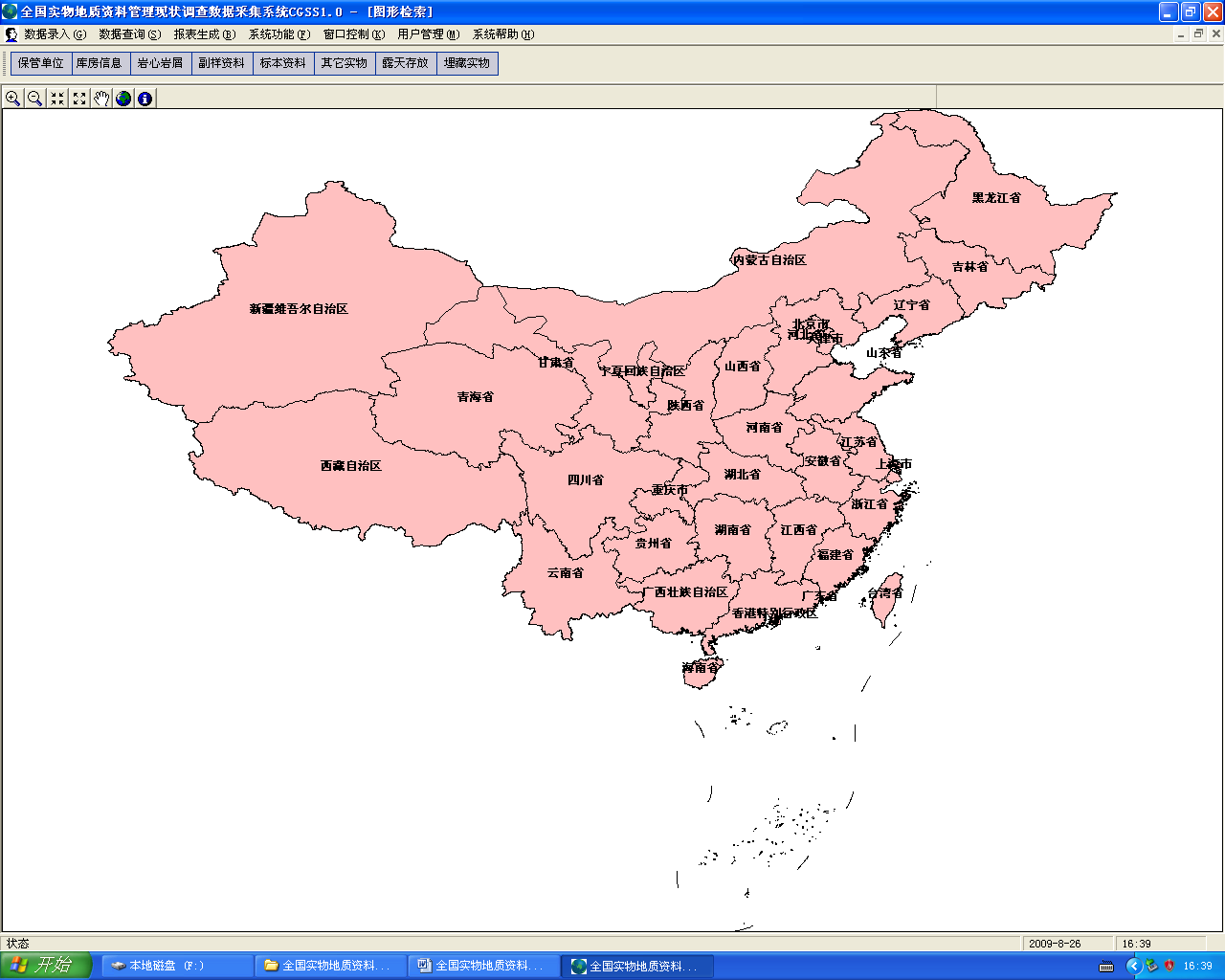

更新完成后，系统提示“库房点位分布图已更新”。点击【确定】，进入点位图界面，用户可以浏览已经录入的库房信息，并可检查数据的准确性，如图12所示。

图12 图形检索界面

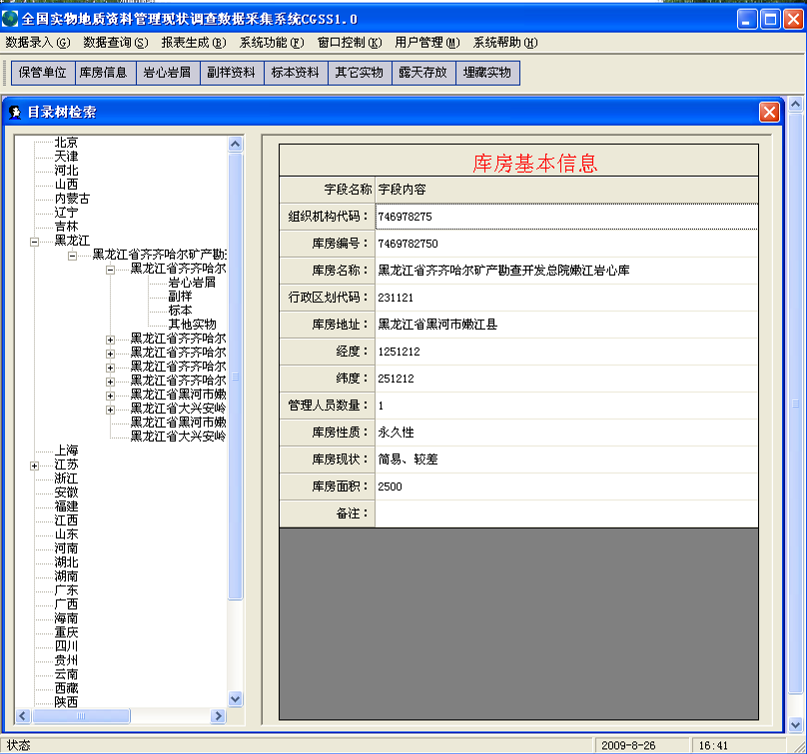

②选择【目录树检索】方式，首先弹出“目录树检索”窗体，可以点击所要查询的省份，查找相应的库房数据信息,如图13所示。

图13 目录树检索窗体

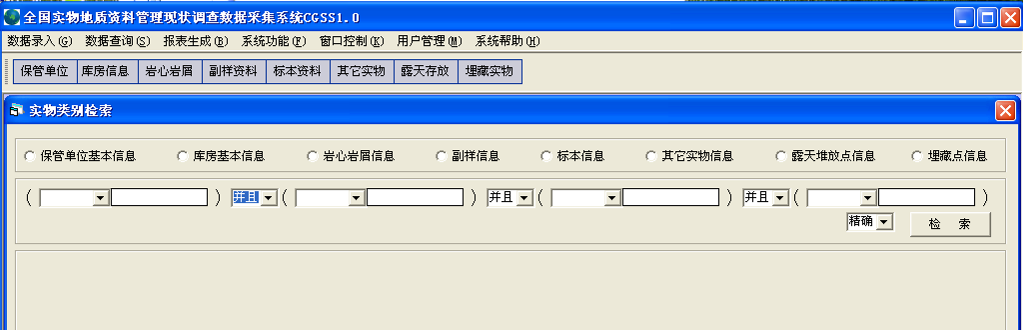

③选择【实物类别检索】方式，首先弹出“实物类别检索”窗体，用户选择相关数据表，选择相关字段值查找相应数据信息；系统提供多条件、精确和模糊两种方式查询，如图14所示。

图14 实物类别检索窗体

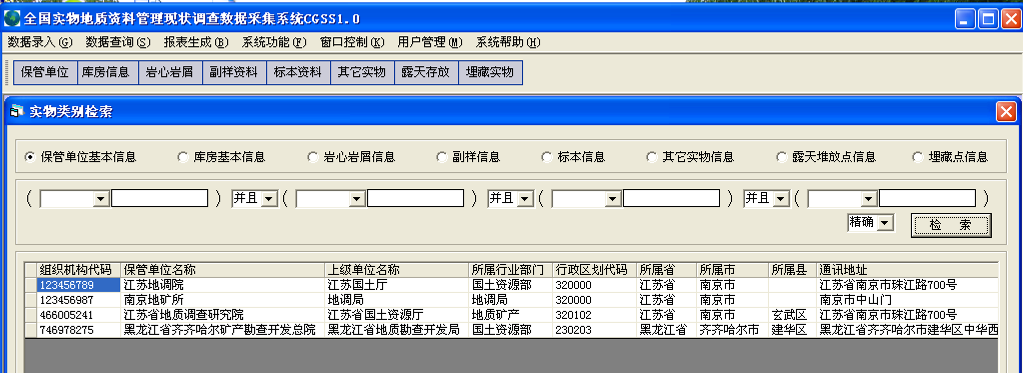

给定相关字段条件后，点击【检索】，即可得到查询结果，如图15所示。

图15 实物类别检索结果

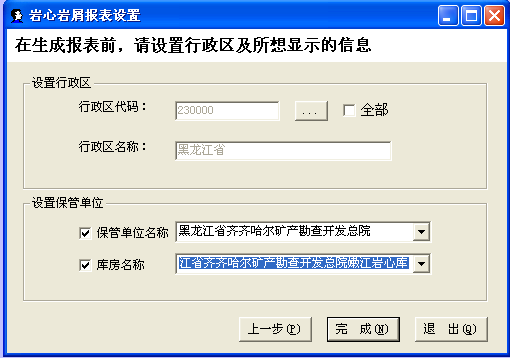

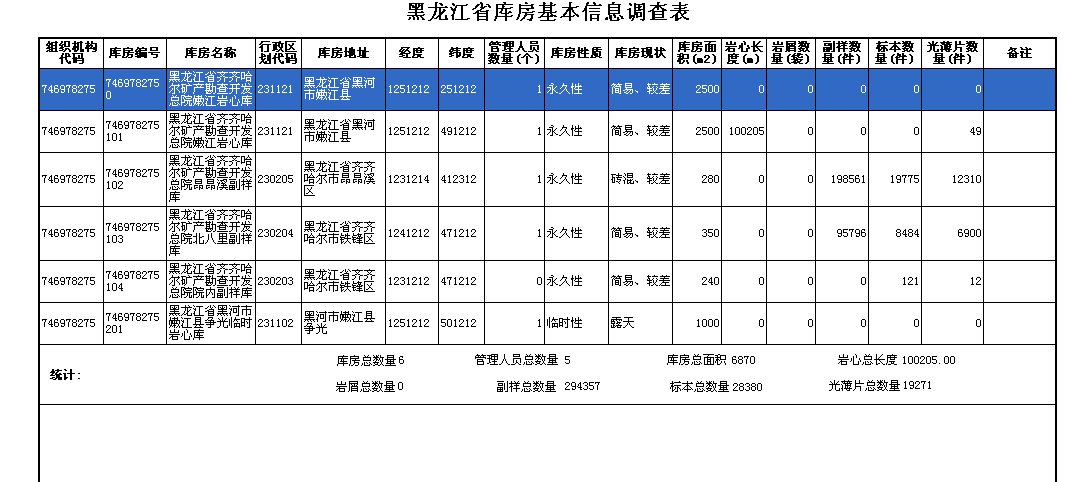

（4）报表生成

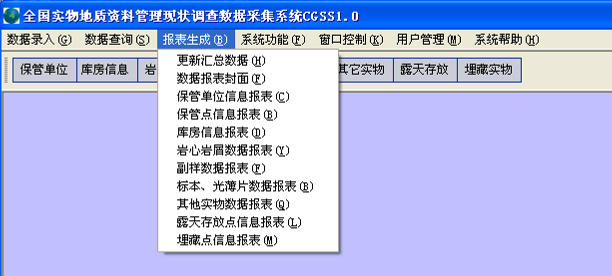

利用主菜单【报表生成】功能，可实现实物地质资料的统计，并将统计结果快速打印、上报。报表生成菜单包括更新汇总数据、数据报表封面、保管单位基本信息报表、保管点信息报表、库房信息报表、岩心岩屑数据报表、副样数据报表、标本与光薄片数据报表、其他实物数据报表、露天存放点信息报表和埋藏点信息报表菜单项，如图16所示。在生成各类报表之前，首先使用【更新汇总数据】功能，将最新录入数据进行汇总，以便统计最新数据。
